XTraN

Indicadores de estado

Disponibilidade

Estacionado

Em movimento

Aviso Disponível

Trânsito

Sem / Avaria GPS

Parado

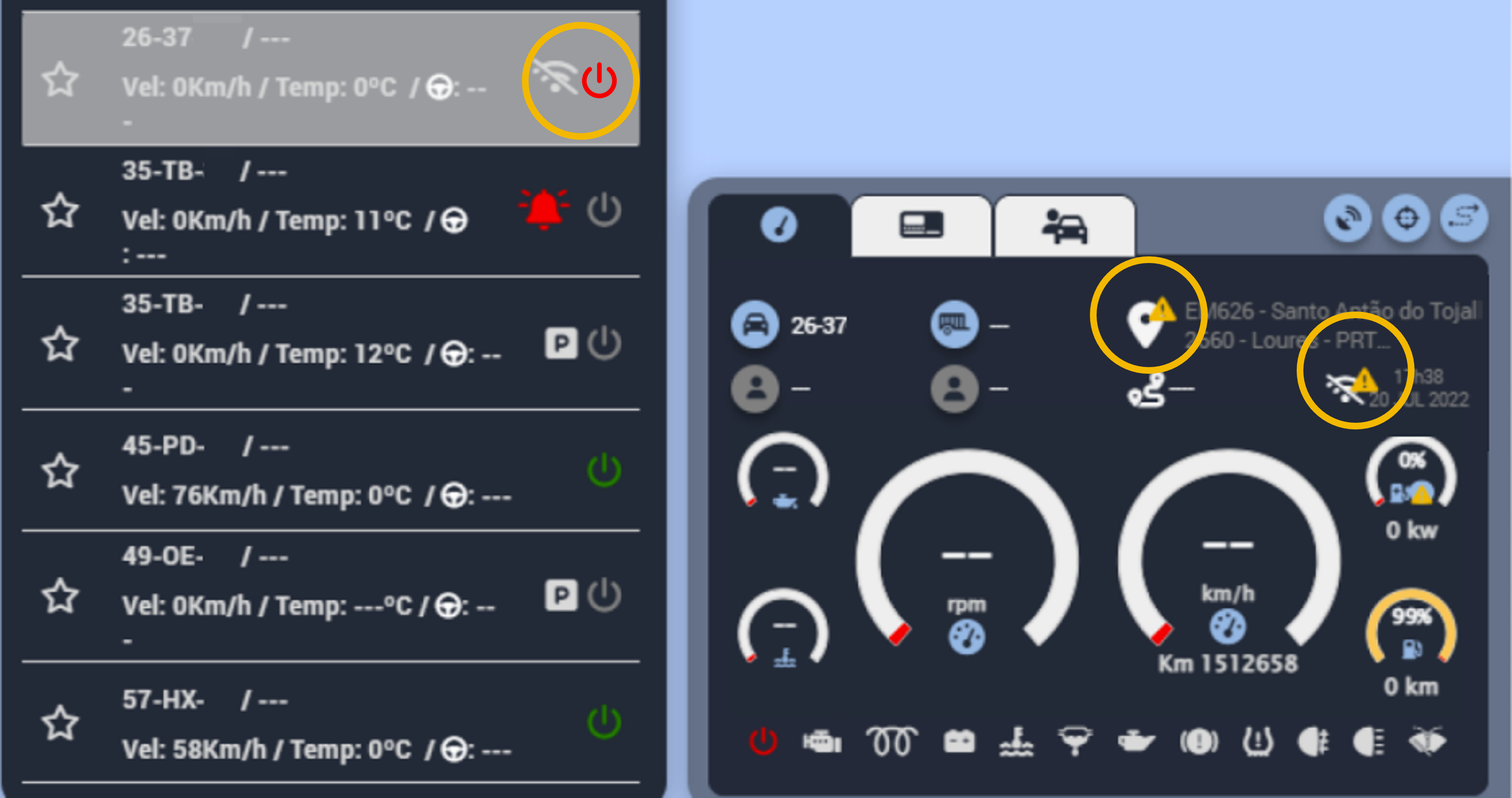

Não comunica há algum tempo

Ignição Desligada

Separadores

Botões

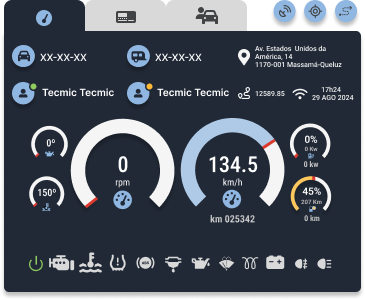

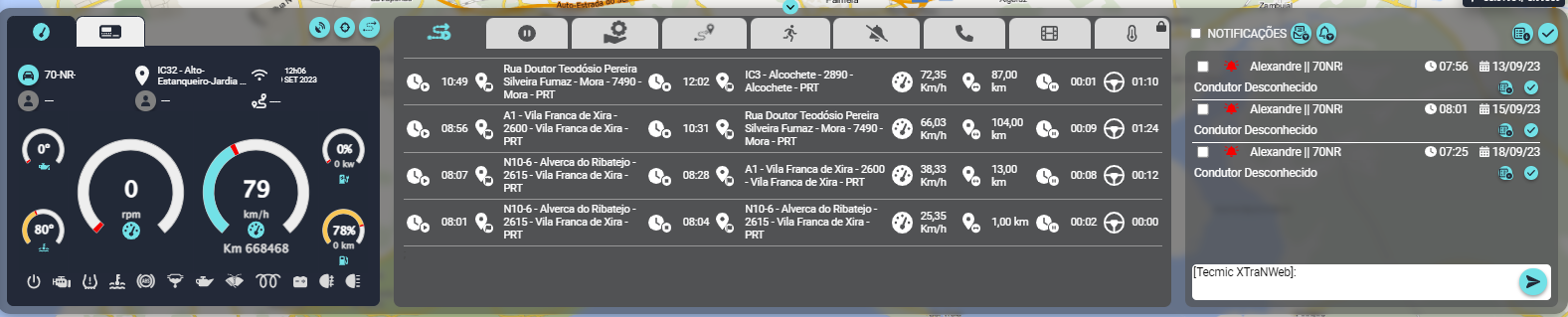

Indicativos de condução

Satélite

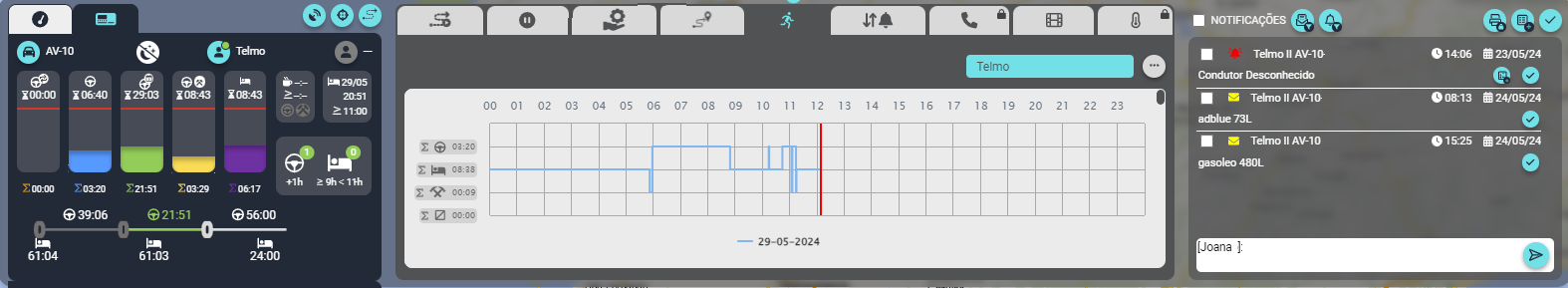

Tempos de condução

Seguir

Rotas

Matrícula do veículo. Ao clicar permite o acesso à Ficha do veículo

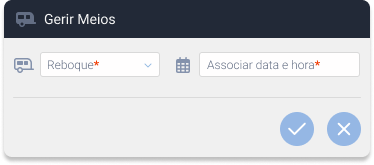

Matrícula do reboque. Ao clicar permite o acesso à Gerir Meios no qual pode escolher o reboque a atrelar ao veículo e a data/hora.

Localização atual do veículo. Clicar para copiar as coordenadas.

Data e hora da última comunicação realizada pelo veículo

Condutor 1, 2. Quando o condutor estiver registado aparece a azul. Ao clicar permite o acesso à Ficha do condutor

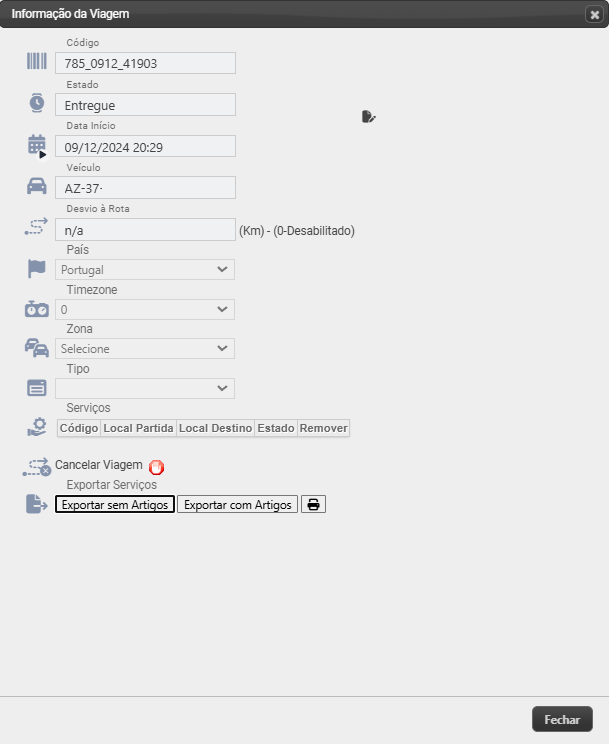

Informação da Viagem. Identifica a viagem que está a ser efetuada pelo veículo. Quando não existe uma viagem associada ao veículo, o ícone fica inativo.

Ao clicar, aparecem os detalhes da Viagem.

Temperatura do óleo do motor

Rotações por minuto no momento atual

Velocidade no momento atual em km/h

Kms totais do veículo

Autonomia elétrica em kW. Caso apareça o aviso "Adicionar capacidade da bateria", clicar sobre esse botão. A ficha do veículo será aberta no separador Dimensões / Capacidades. Inserir a capacidade da bateria para que possa ser calculada a autonomia.

Autonomia de combustível em kms.

Caso apareça o aviso, "Adicionar capacidade do depósito", clicar sobre o botão. A Ficha do veículo será aberta no separador Dimensões / Capacidades. Inserir a capacidade do depósito de combustível do veículo para que possa ser calculada a autonomia.

* Se o veículo for híbrido, aparecerão os dois.

Estado da ignição On-Off. Verde ligado, Amarelo Stand-by, Vermelho desligado.

Motor

Alerta Pressão dos pneus

Temperatura do óleo

ABS - Sistema Anti-bloqueio de Travões

Filtro do óleo

Pressão do óleo, lubrificação do motor ou interruptor do óleo

Líquido para-brisas

Pré-aquecimento do motor

Bateria

Luz indicadora de farol de nevoeiro

Luz indicadora de farol dos máximos

Matrícula da viatura. Ao clicar permite o acesso à Ficha da viatura

Condutor 1 e Condutor 2. Ao clicar permite o acesso à Ficha do condutor.

Quando apresenta a bola verde significa que o condutor está em atividade. Apresentando nestes casos, uma tooltip indicando data e hora de fim de atividade.  Quando apresenta a bola cor de laranja significa que o cartão foi retirado do tacógrafo.

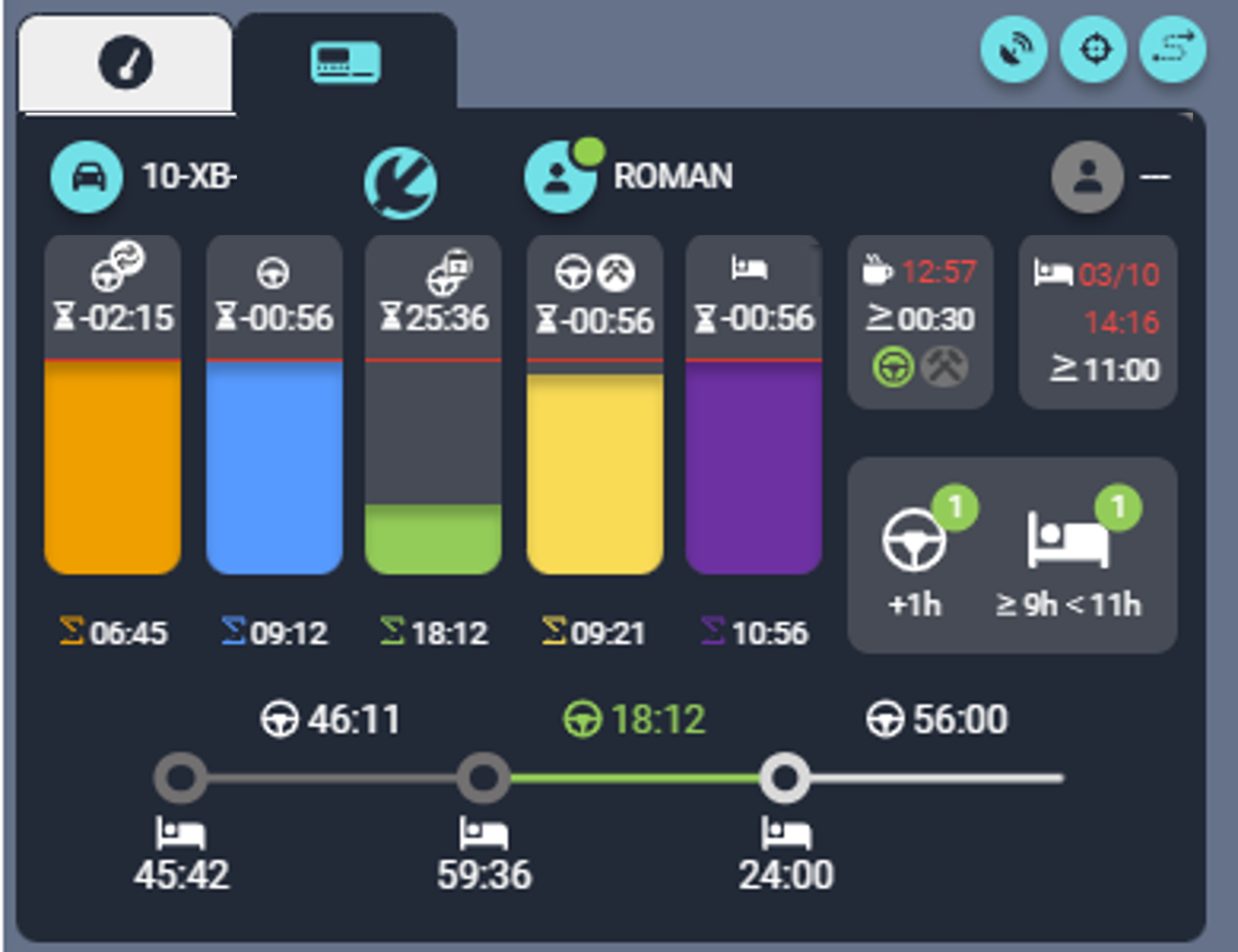

Condução continua.

Regra geral o condutor pode conduzir até 4,5 horas e meia seguidas. Após esse tempo deve fazer uma pausa. No cabeçalho aparece o tempo restante de condução (-2h15).  O somatório representa o tempo de condução realizado até ao momento (06:45). À medida que conduz, a barra vai progredindo de cor até a barra encarnada, o que indica que atingiu o limite de condução das 4:30 e deverá fazer uma pausa. No exemplo, o condutor ultrapassou em 2:15 as 4:30 de condução continua.

Condução diária

O tempo de condução diário máximo é de 9 horas. Pode exceder de 9 horas, até 10 horas, mas não mais de duas vezes por semana. No cabeçalho aparece o tempo restante de condução (-00h56).  O somatório representa o tempo de condução realizado até ao momento no dia (09:12). À medida que conduz, a barra enche de cor até a barra encarnada, o que indica que atingiu o limite de condução das 9h00 e deverá fazer um descanso.

Condução semanal

O tempo máximo de condução semanal é de 56 horas.  No cabeçalho aparece o tempo restante de condução (25h36) tendo em consideração o tempo de condução bissemanal.  O somatório representa o tempo de condução realizado até ao momento na semana (18:12). À medida que conduz, a barra enche de cor até a barra encarnada, o que indica que atingiu o limite de condução das 56h00 e deverá fazer um descanso semanal.

Atividade diária

A atividade é o somatório do tempo em condução e o tempo dedicado a outros trabalhos.  O relógio de areia apresenta o tempo restante de atividade diária -00:56hs. e o somatório o tempo total diário que conduziu ou realizou outros trabalhos 09h21. Como sabemos que esteve a conduzir 9h12 isso significa que esteve 9 m dedicado a outros trabalhos.

Hora da próxima pausa e Duração mínima

A chávena mostra a que horas tem de fazer a próxima pausa. No exemplo, o condutor deveria ter realizado uma pausa de pelo menos 30 minutos às 12:57, pelo que o número aparece encarnado. Na linha inferior indica que a pausa deverá ter uma duração mínima de 30m. O motivo da pausa (se é por ter atingido o limite de condução contínua (4,5hs) ou de atividade contínua (6hs)) é apresentado nos símbolos do volante e dos martelos.

Hora do próximo descanso e Duração mínima

O gráfico apresenta o dia e a hora no qual deve realizar o próximo descanso e a duração do descanso que deve fazer. No exemplo, o condutor está em violação já que deveria ter iniciado um período de descanso diário de mais de 11hs  às 14h16 do dia 03/10.

Conduções estendidas efetuadas

Apresenta o número de conduções estendidas efetuadas. Se o número de conduções estendidas é ultrapassado, aparece a vermelho.

- Verde: máximo de duas conduções estendidas:

- Vermelho: ultrapassado o limite de 2 conduções estendidas.

Descansos reduzidos efetuados

Apresenta o número de descansos reduzidos efetuados. Se foram ultrapassados fica vermelho.

- Verde: máximo de 3 descansos reduzidos efetuados

- Vermelho: ultrapassado o limite de 3 descansos reduzidos.

Total de pausas

Apresenta a soma das várias pausas na jornada atual

Linha do tempo

Representação dos tempos de condução e de descanso semanais

As cores das linhas são fixas:

Cinza: semana anterior (N-1) e Fins-de-semana das semanas (N-1 e N-2)

Verde: Semana em curso (N)

Branco: Próxima semana (N+1)

Condução semanal anterior

Condução semanal (N-1)

Condução semanal atual

Condução semanal (N)

Limite condução próxima semana

Limite da condução da semana (N+1)

Leva em conta a condução da semana N e o limite bisemanal

Descanso semanal

Descanso semanal da semana N-2

Descanso semanal

Descanso semanal da semana N-1

Descanso semanal

Descanso semanal da semana em curso

Leva em linha de conta os descansos semanais (N-2 e N-1) e o limite dos 2 descansos reduzidos

Descanso semanal reduzido é entre 45h e 24h, não podendo ser consecutivos.
