XTraN

Módulo Dashboards

Para facilitar a análise visual da informação, o módulo Dashboard permite a criação de diferentes gráficos, totalmente personalizáveis.

Para criar os gráficos:

1º- Na barra superior, escolher DASHBOARD

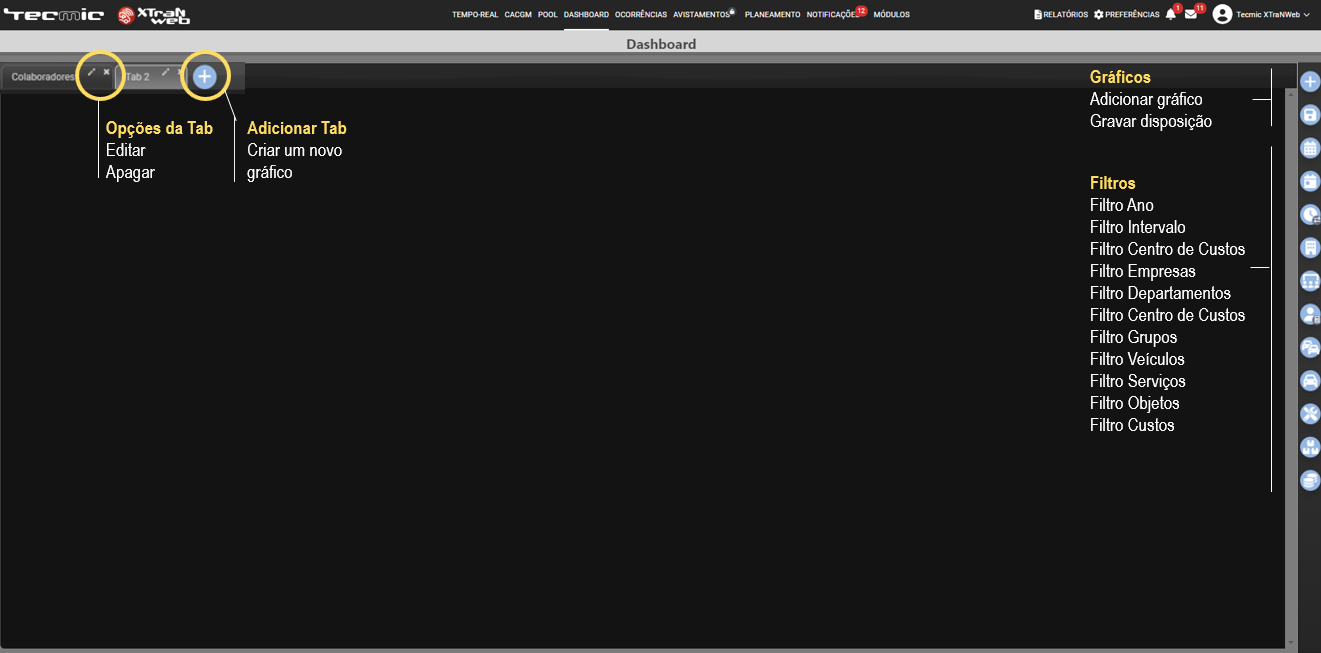

2º- Na área de Dashboard existem as seguintes opções:

-  Criar, editar e clonar Tabs e os gráficos relativos à mesma.

-  Criar e editar Gráfico e Gravar disposição

-  Inserir Filtros que permitem filtrar os dados dos gráficos da Tab selecionada.

-  Os Filtros são independentes entre Tabs.

Criar, editar e clonar Tabs

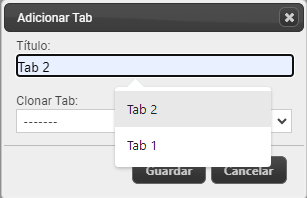

1º - Para criar Tabs, clicar no botão

2º - Inserir o Título. Pode optar por Clonar outra Tab previamente criada.

3º - Clicar em Guardar ou Cancelar, conforme a ação pretendida.

Criar Gráficos

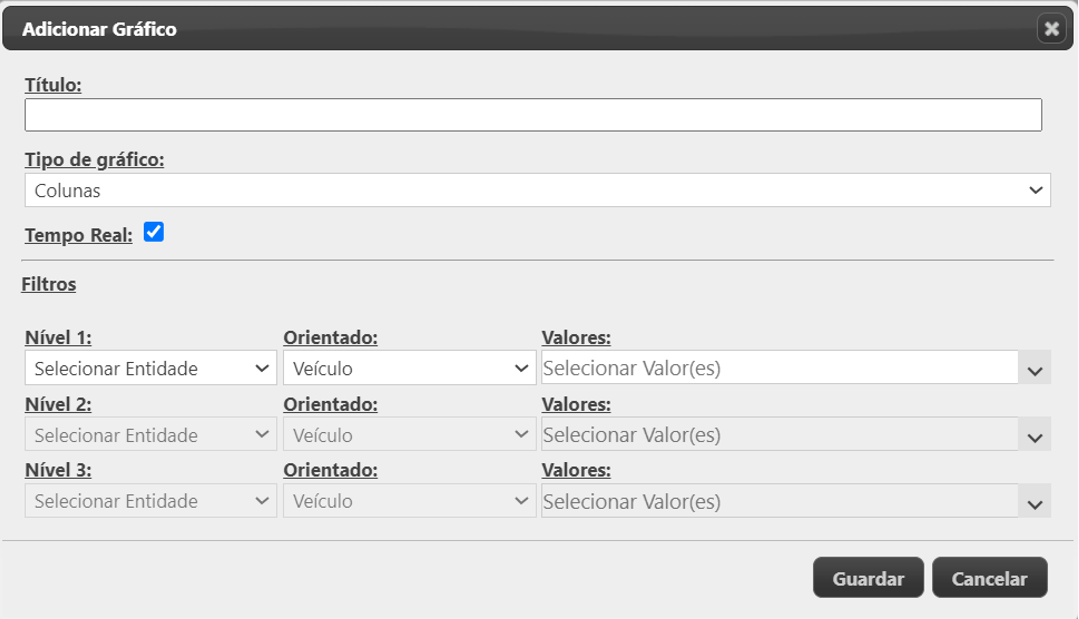

1º - Selecionar Adicionar Gráfico, clicar em   na barra lateral direita.

2º - Preencher o Título, selecionar o Tipo de gráfico e escolher os Filtros do gráfico. Existem três Níveis de filtros possíveis: 1, 2 e 3

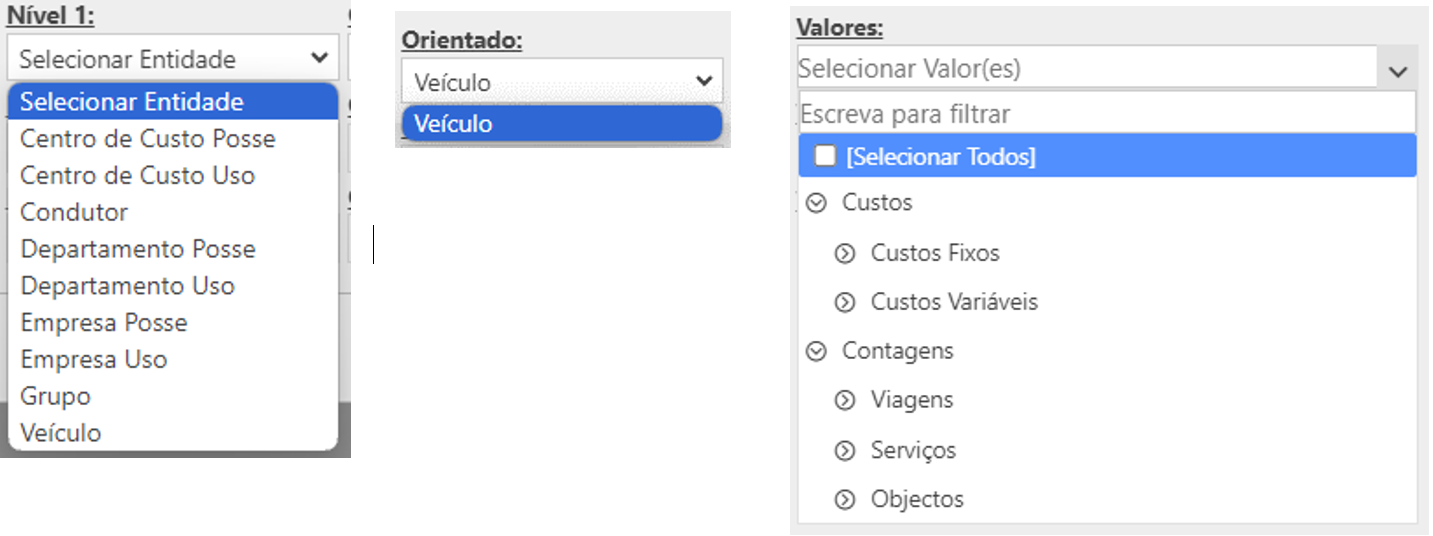

3º - Para cada Nível é obrigatório selecionar uma Entidade, Orientação (apenas veículo está disponível) e os Valores.

4º - Clicar em Guardar ou Cancelar.

Nos exemplos em baixo, foram criados três gráficos. No Gráfico Contador de Viagens foi selecionando no Nível 1 a entidade Centro de Custo, orientado a Veículo, e os Valores Contagens Viagens: Por executar, Executadas, Em execução, Não executadas e o Total.

O mesmo gráfico pode ser apresentado de diversas formas, nomeadamente: colunas, área, área suave, barras, colunas, contador, dispersão, linha e queijo.

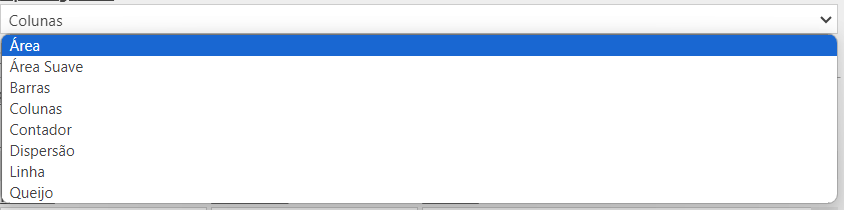

A figura seguinte mostra a combobox com os tipos de gráficos disponíveis.

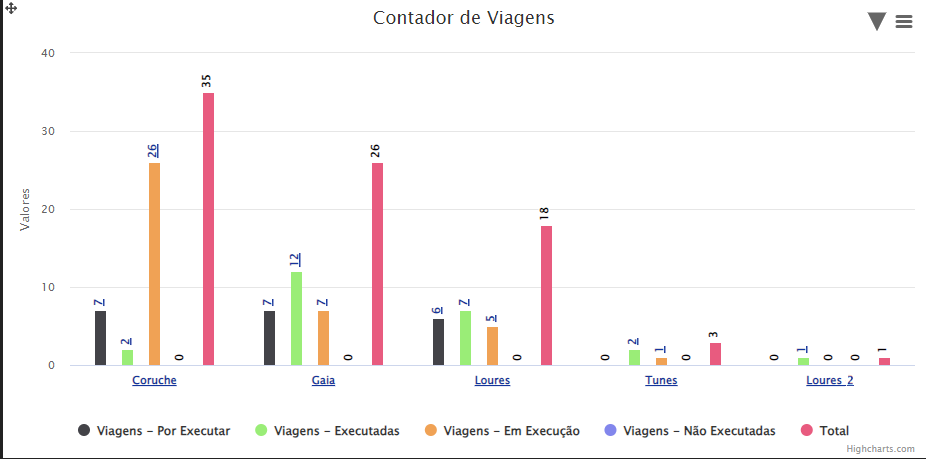

- Gráfico de colunas (verticais):

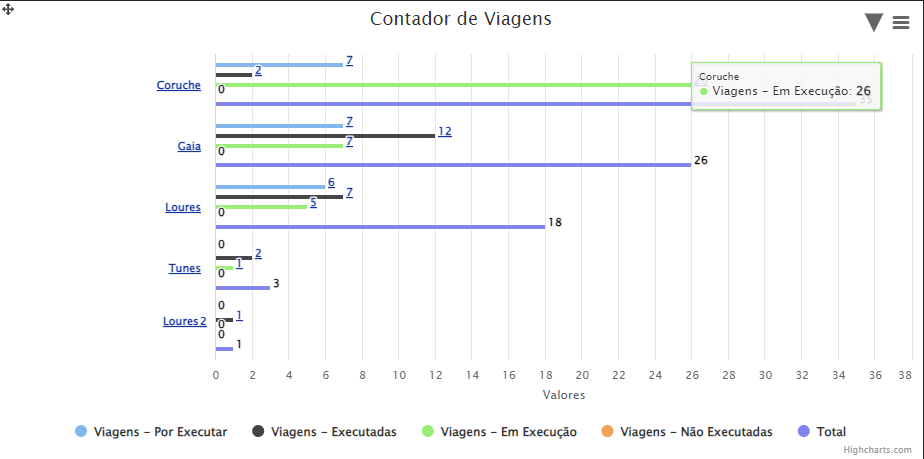

- Gráfico de colunas (horizontais):

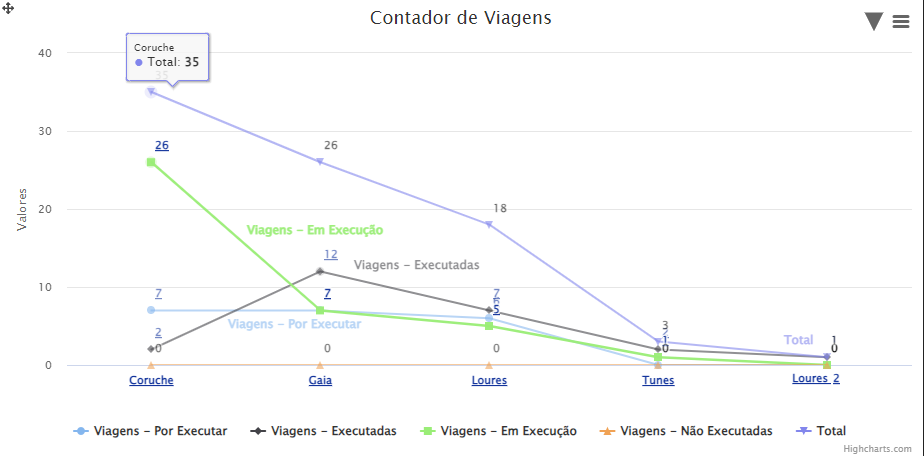

- Gráfico de linhas:

Ao situar o cursor sobre o gráfico, permite visualizar as legendas correspondentes.

Existem ainda as seguintes opções disponíveis:  Ver gráfico em ecrã completo, Imprimir gráfico e realizar o Download da imagem em vários formatos: PNG, JPEG, PDF e SVG vector.

Filtros

Existem vários tipos de filtros que podem ser utilizados e visualizados na área dos gráficos. Uma vez selecionada a Tab, escolher o filtro na barra lateral direita.
