Informação dos veículos, reboques e equipamentos
Informação dos veículos
- Aceda à opção Tempo-Real.
- Filtre os veículos que pretende ver por Grupo
, apenas os que estão visíveis aparecem no Mapa
, pelos veículos que selecionou como Favoritos
ou pelos que têm Alarmes
.
Pode ordenar os veículos clicando sobre as setas situadas à direita do ícone
As informações que apresenta cada veículo podem ser configuradas nas Preferências de visualização das informações dos veículos
Favoritos (para adicionar um veículo aos favoritos, clique em
, caso apareça
o veículo já está selecionado como favorito).
Alarmes, aparecem os veículos com alarmes por tratar.
Nota importante: Também pode aceder aos detalhes do veículo ao clicar diretamente no mapa sobre o símbolo do veículo correspondente.
Estados do veículo (Ícones no tempo-real)
|
Indicadores de estado |
Disponibilidade |
||
|
|
Estacionado |
|
Em movimento |
|
|
Aviso Disponível |
|
Trânsito |
|
|
Sem / Avaria GPS |
|
Parado |
|
|
Não comunica há algum tempo |
|
Ignição Desligada |
Nota importante: O ícone “estacionado” tem duas versões (estacionado
/stand by
). Quando iluminado significa que o veículo está em Stand by, caso contrário está desligado. Stand by, significa que a ignição do veículo foi desligada mas o equipamento XTraN ainda está ligado durante esse período.

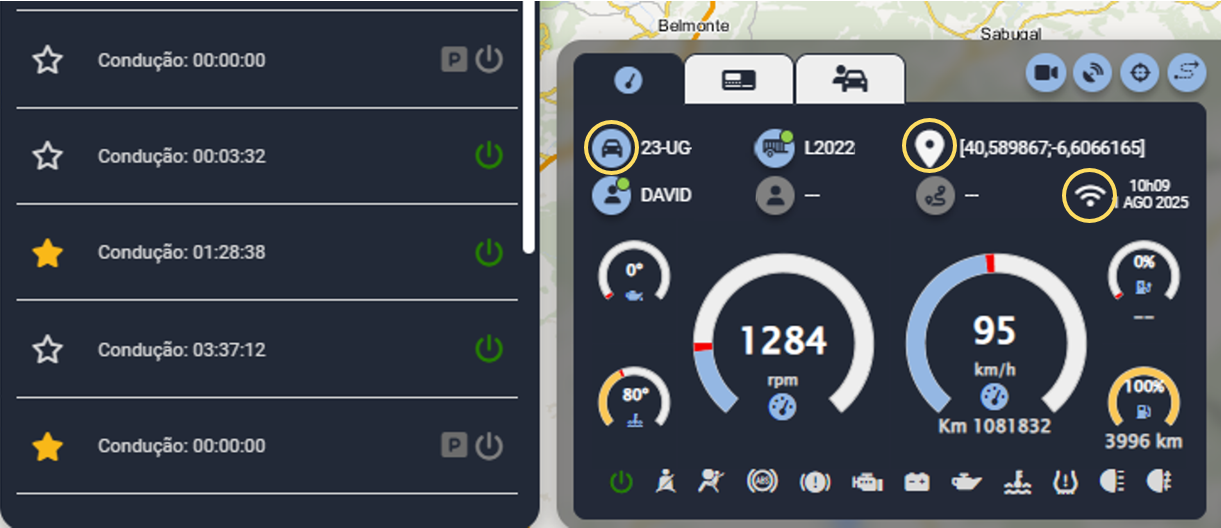

Informação detalhada sobre o veículo selecionado no tempo-real
- Aceda à opção Tempo-Real.
- Selecione o veículo que pretende ver a informação.
Esta área está dividida em três zonas:
- Resumo de Informação (esquerda): É possível visualizar informações gerais sobre o veículo, nomeadamente a matrícula, modelo, estado de funcionamento, etc;
- Detalhes (centro): Nesta zona é possível mostrar os detalhes sobre as viagens e os serviços alocados ao veículo;
- Notificações (direita): na última secção é possível receber as notificações (mensagens, alarmes), criar ocorrências e comunicar com o condutor do veículo através de mensagens escritas (necessário o equipamento opcional consola do condutor ou a utilização da app driver mobile).
RESUMO DETALHES NOTIFICAÇÕES
Resumo da informação
Nesta área existem três separadores e quatro botões :
|
Separadores |
Botões |
||
|
|
Indicativos de condução |
|
Câmara |
|
|
Tempos de condução |
|
Satélite |
|
|
Tempos de condução TVDE |
|
Seguir |
|
|
|
|
Rotas |

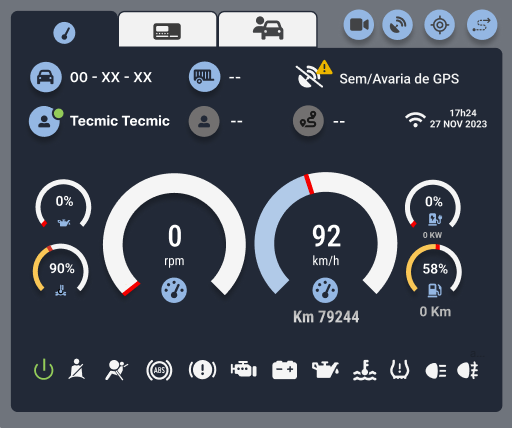

INDICATIVOS DE CONDUÇÃO
- Aceda à opção Tempo-real.
- Selecione o veículo que pretende ver os Indicativos de condução
- Selecione a opção Indicativos de condução
Caso sejam disponibilizadas pela ligação à centralina da viatura, são apresentadas algumas das seguintes informações:
|
|
Matrícula do veículo. Ao clicar permite o acesso à Ficha do veículo |
|
|
|
Matrícula do reboque. Ao clicar permite o acesso à Gerir Meios no qual pode escolher o reboque a atrelar ao veículo e a data/hora.
|
|
|
|
Localização atual do veículo. Clicar para copiar as coordenadas. |
|
|
|
Data e hora da última comunicação realizada pelo veículo |
|
|
|
Condutor 1, 2. Quando o condutor estiver registado aparece a azul. Ao clicar permite o acesso à Ficha do condutor |
|
|
|
Informação da Viagem. Identifica a viagem que está a ser efetuada pelo veículo. Quando não existe uma viagem associada ao veículo, o ícone fica inativo. Ao clicar,
|
|
|
|
Temperatura do óleo do motor |
|
|
|
|
|
|
|
Rotações por minuto no momento atual |
|
|
|
Velocidade no momento atual em km/h |
|
|
|
Kms totais do veículo |
|
|
|
Autonomia elétrica em kW. Caso apareça o aviso
|
|
|
|
Autonomia de combustível em kms. Caso apareça o aviso, * Se o veículo for híbrido, aparecerão os dois. |
Na barra inferior deste quadro, o utilizador pode visualizar os seguintes avisos de funcionamento do veículo, caso estejam disponíveis através da ligação do equipamento XTraN à centralina do veículo:
|
|
Estado da ignição On-Off. Verde ligado, Amarelo Stand-by, Vermelho desligado. |
Os restantes indicadores podem apresentar as seguintes cores, de acordo com o input fornecido pelo próprio equipamento do veículo:
|
|
Branco: o veículo enviou dados e o indicador não está ativo |
|
|
Cinzento: o veículo não está a enviar dados |
|
|
Amarelo (alerta): o veículo enviou dados e o indicador está ativo |
|
|
Vermelho (crítico): o veículo enviou dados e o indicador está ativo |
|
|
Azul (informativo): o veículo enviou dados e o indicador está ativo |
|
|
Motor |
|
|
Cinto de segurança |
|
|
Airbag |
|
|
Alerta Pressão dos pneus |
|
|
Temperatura do óleo |
|
|
ABS - Sistema Anti-bloqueio de Travões |
|
|
Filtro do óleo |
|
|
Pressão do óleo, lubrificação do motor ou interruptor do óleo |
|
|
Líquido para-brisas |
|
|
Pré-aquecimento do motor |
|
|
Bateria |
|
|
Luz indicadora de farol de nevoeiro |
|
|
Luz indicadora de farol dos máximos |
Nota importante: as informações apresentadas podem diferir em função dos veículos e dos equipamentos instalados.
TEMPOS DE CONDUÇÃO
- Selecione a opção Tempo-real.
- Selecione a viatura que pretende ver os tempos de condução.
- Clique em Tempos de condução
|
|
Matrícula da viatura. Ao clicar permite o acesso à Ficha da viatura |
|
|
|
Condutor 1 e Condutor 2. Ao clicar permite o acesso à Ficha do condutor. Quando apresenta a bola verde significa que o condutor está em atividade. Apresentando nestes casos, uma tooltip indicando data e hora de fim de atividade. Quando apresenta a bola cor de laranja significa que o cartão foi retirado do tacógrafo. |
|
|
|
Condução continua. Regra geral o condutor pode conduzir até 4,5 horas e meia seguidas. Após esse tempo deve fazer uma pausa. No cabeçalho aparece o tempo restante de condução (02h55). O somatório representa o tempo de condução realizado até ao momento (01:34). À medida que conduz, a barra vai progredindo de cor até a barra encarnada, o que indica que atingiu o limite de condução das 4:30 e deverá fazer uma pausa. |
|
|
|
Condução diária O tempo de condução diário máximo é de 9 horas. Pode exceder de 9 horas, até 10 horas, mas não mais de duas vezes por semana. No cabeçalho aparece o tempo restante de condução (03h05). O somatório representa o tempo de condução realizado até ao momento no dia (06:55). À medida que conduz, a barra enche de cor até a barra encarnada, o que indica que atingiu o limite de condução das 9h00. |
|
|
|
Condução semanal O tempo máximo de condução semanal é de 56 horas. No cabeçalho aparece o tempo restante de condução (23h09) tendo em consideração o tempo de condução bissemanal. O somatório representa o tempo de condução realizado até ao momento na semana (18:12). À medida que conduz, a barra enche de cor até a barra encarnada, o que indica que atingiu o limite de condução das 56h00. |
|
|
|

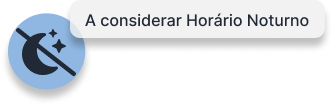

Atividade diária A atividade é o somatório do tempo em condução e o tempo dedicado a outros trabalhos. O relógio de areia apresenta o tempo restante de atividade diária -03:54hs. e o somatório, o tempo total diário que conduziu ou realizou outros trabalhos 07h58. Como sabemos que esteve a conduzir 03h05 isso significa que esteve 04:53 dedicado a outros trabalhos. Quando trabalham entre a meia-noite e às 5hs da manhã, é considerado trabalho noturno, e nesse caso a atividade diária fica limitada a 10h. No gráfico é apresentado o tempo que resta para ter de fazer o descanso diário e o somatório do tempo realizado. Ao clicar no botão |
|
|
|
|
|
|
|
Hora da próxima pausa e Duração mínima A chávena mostra a que horas tem de fazer a próxima pausa. No exemplo, o condutor deverá realizar uma pausa de pelo menos 30 minutos às 19:07. Se ultrapassar, o número aparece encarnado. Na linha inferior indica que a pausa deverá ter uma duração mínima de 30m. O motivo da pausa (se é por ter atingido o limite de condução contínua (4,5hs) ou de atividade contínua (6hs)) é apresentado nos símbolos do volante e dos martelos. |
|
|
|
Hora do próximo descanso e Duração mínima O gráfico apresenta o dia e a hora no qual deve realizar o próximo descanso e a duração do descanso que deve fazer. No exemplo, o condutor deverá iniciar um período de descanso diário igual ou superior a 11hs às 20h07 do dia 16/07. |
|
|
|
Conduções estendidas efetuadas Apresenta o número de conduções estendidas efetuadas. Se o número de conduções estendidas é ultrapassado, aparece a vermelho. - Verde: máximo de duas conduções estendidas: - Vermelho: ultrapassado o limite de 2 conduções estendidas. |
|
|
|
Descansos reduzidos efetuados Apresenta o número de descansos reduzidos efetuados. Se foram ultrapassados fica vermelho. - Verde: máximo de 3 descansos reduzidos efetuados - Vermelho: ultrapassado o limite de 3 descansos reduzidos. |
Barra de análise de linha de tempo
Na barra de análise de linha de tempo são apresentadas as horas de condução e os descansos semanais de duas semanas consecutivas.
Os condutores não podem conduzir mais do que 56 horas semanais e 90 horas bisemanais.
No exemplo em baixo, o condutor conduziu na primeira semana 41:23h. Na semana atual já conduziu 25h28.
Como esta semana unicamente conduziu 25h28 até ao momento, significa que teria ainda disponíveis 56 h de condução na próxima semana.
|
Total de pausas |
Apresenta a soma das várias pausas na jornada atual |
|
Linha do tempo |
Representação dos tempos de condução e de descanso semanais As cores das linhas são fixas: Cinza: semana anterior (N-1) e Fins-de-semana das semanas (N-1 e N-2) Verde: Semana em curso (N) Branco: Próxima semana (N+1) |
|
Condução semanal anterior |
Condução semanal (N-1) |
|
Condução semanal atual |
Condução semanal (N) |
|
Limite condução próxima semana |
Limite da condução da semana (N+1) Leva em conta a condução da semana N e o limite bisemanal |
|
Descanso semanal |
Descanso semanal da semana N-2 |
|
Descanso semanal |
Descanso semanal da semana N-1 |
|
Descanso semanal |
Descanso semanal da semana em curso Leva em linha de conta os descansos semanais (N-2 e N-1) e o limite dos 2 descansos reduzidos Descanso semanal reduzido é entre 45h e 24h, não podendo ser consecutivos. |

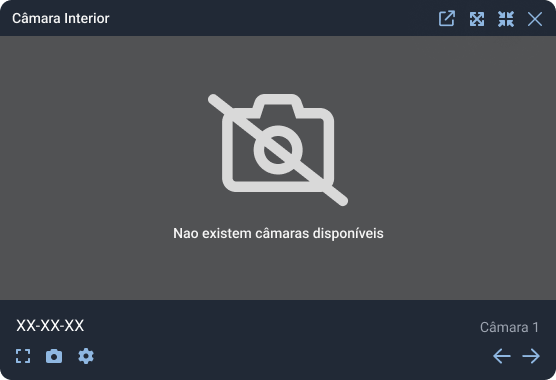

Ver as imagens da câmara do veículo
- Selecione a opção Tempo-Real.
- Selecione o veículo que deseja ver as imagens
- Clique no botão
- Irá aparecer uma janela onde exibe as imagens da câmara instalada no veículo selecionado.
|
|
Abrir em outra janela |
|
|
|
|
|
|
|
Maximizar |
|
|
|
Fechar |
|
|
|
Focar ponto |
|
|
|
Captura de imagem |
|
|
|
Definições da Câmara |
|
|
|
Trocar Câmaras |
Nota importante: As funcionalidades poderão variar de acordo com as possibilidades da câmara instalada no veículo.
Ver o veículo vista satélite
- Selecione a opção Tempo-Real.
- Selecione o veículo que deseja ver a localização com vista satélite.
- Clique no botão
- Irá aparecer uma janela onde exibe a localização do veículo com vista satélite.
Nota importante: Para saber mais informações sobre o que o veículo fez durante o dia, consulte a secção Fil.
(Filme do Dia).
Informação detalhada sobre o reboque selecionado no tempo-real
- Aceda à opção Tempo-Real.
- Selecione na barra lateral esquerda, o reboque que pretende ver a informação
As informações disponíveis são semelhantes às apresentadas para os veículos.
|
|
Matrícula do reboque. Ao clicar permite o acesso à Gerir Meios |
|
|
Localização atual do reboque. Clicar para copiar as coordenadas. |

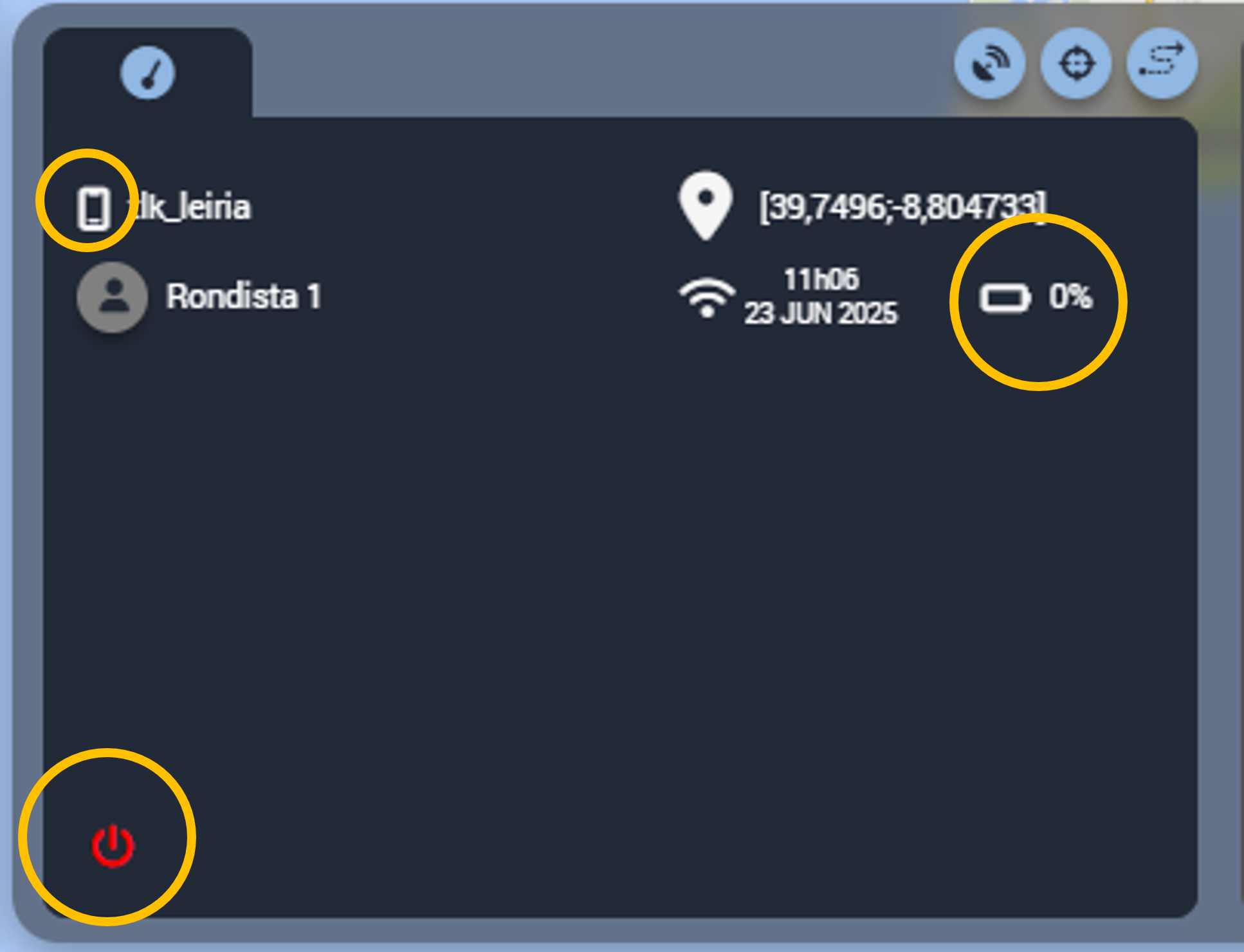

Como ver as informações acerca dos equipamentos?
- Aceda à opção Tempo-Real.
- Selecione na barra lateral esquerda o equipamento que pretende ver a informação
|
|
Identificador do equipamento |
|
|
Localização atual do equipamento. Clicar para copiar as coordenadas. |
|
|
Nome do utilizador do equipamento |
|
|
Data/hora da última comunicação |
|
|
Estado da bateria |
|
|
Estado do equipamento no momento da última comunicação (Ligado/desligado) |
